Tässä asennusohjeessa kerromme, mitä pitää ottaa huomioon ennen kuin asennat suunnattavan ulkoantennin, miten asennus tehdään ja miten antennikaapelit kiinnitetään reitittimeen.

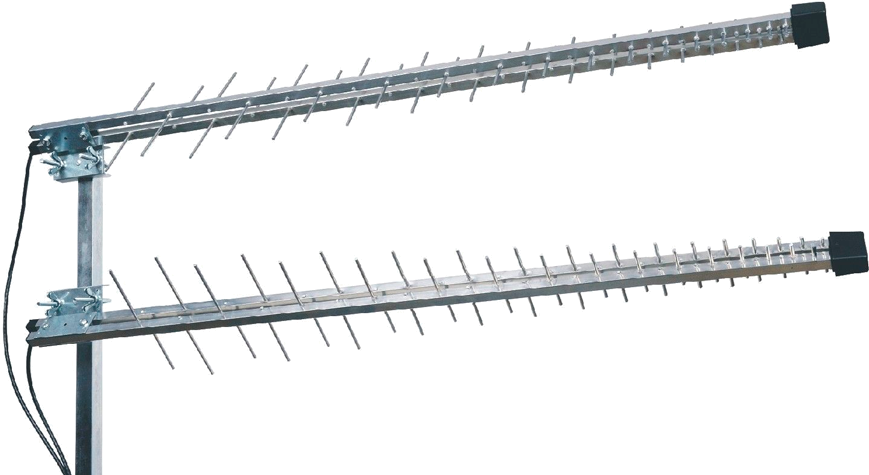

La P-60 Unicom Mimo Lte 3G/4G/5G -antenni
- Paranna mobiililaajakaistasi kuuluvuutta kodissa tai mökillä
- Nopeampi ja luotettavampi nettiyhteys oikein suunnatulla antennilla
- Mukana kaksi antennia, antenni- ja sovitinkaapelit, antennien kiinnikkeet ja asennusohjeet
Valitse aihe
Tarkista antennin ja reitittimen yhteensopivuus
Tarkista, että reitittimesi tukee ulkoista antennia ja tarvittavia taajuuksia. Löydät tietoa reitittimesi käyttöoppaasta tai valmistajan sivuilta. Reitittimen tulisi tukea seuraavia taajuuksia: L800 (B20), L1800 (B3), L2100 (B1) ja L2600 (B7).
Varmista myös ennen antennin asennusta, että antennikaapelit tai antennin sovitinkaapelit
sopivat reitittimesi liittimiin.
Testaa netin nopeus
Voit tarkkailla internetyhteytesi nopeutta nopeustestillä. Suosittelemme tekemään nopeustestin ennen asennusta ja asennuksen jälkeen. Valmistaudu myös tekemään nopeustesti, kun olet suuntaamassa antennia.
Siirry testaamaan nettisi nopeus
Varaa Omaguru antennin suuntaamista varten
Varaa Omaguru-puhelu etukäteen sellaiseen ajankohtaan, jolloin olet mökilläsi ja valmiina aloittamaan antennin asennuksen. Ensimmäinen Omaguru-puhelu keskittyy sopivan sijainnin löytämiseen antennille. Asenna antenni puhelun jälkeen.
Toisen puhelun aikana Omaguru auttaa sinua suuntaamaan antennin alueesi tukiasemiin nähden. Näin varmistat, että saat parhaan mahdollisen netin nopeuden sijainnissasi.
Jos asennuksessa ilmenee ongelmia, voit ottaa Omaguruun uudelleen yhteyttä.
Tarvittaessa saat tukea samalta Omaguru-asiantuntijalta.
Varmista antennin sijanti ja maadoitus
Pyri sijoittamaan antenni mahdollisimman korkealle ja avoimeen paikkaan. Ota huomioon, että antennin suuntaus tukiasemia kohti voi vaikuttaa sijaintiin, eli tarkista suuntaus ensin OmaGurun kanssa.
Varmista ennen asennusta, että tunnet ja noudatat soveltuvia sähköturvallisuusohjeita ja - määräyksiä.
Huolehdi antennin oikeasta maadoituksesta salamaniskujen varalta. Huomioi, että
maadoitus on omalla vastuullasi.
Tarvittavat välineet
Antenni ja sen mukana tulevat välineet
- MIMO-antennipari
- Antennikaapelit, pituus 10 m
- Antennin kiinnitysraudat putkeen kiinnittämistä varten
Asennustarvikkeet, jotka eivät sisälly toimitukseen
- Antenniputki tai L-seinäteline
- Kaapelin kiinnikkeet
- Läpivientiputki 16 mm
- Kiinnittämiseen tarvittavat välineet, kuten ruuvit, TC-kiinnikkeet ja nippusiteet
Voit asentaa MIMO-antenniparin joko antenniputkeen (vaihtoehto A) tai seinään kiinnitettävään L-seinätelineeseen (vaihtoehto B). Antenniputken tulee olla vähintään noin 170 cm pitkä. Käytä L-seinätelinettä, jos et voi asentaa antenniputkea tai sen pituus ei riitä.
A) Asennus antenniputkeen
Varmista, että antenniputkessa on riittävästi tilaa antenneille. Alimman antennin ja katon välisen etäisyyden tulee olla noin 100 cm. Antennien etäisyys toisistaan tulee olla vähintään 66 cm. Suositeltu etäisyys on 96 cm (kuva 1).
Kuva 1: Antennien etäisyys toisiinsa
B) Asennus L-seinätelineeseen
Varmista, että antennit mahtuvat L-seinätelineen putkeen vähimmäisetäisyydelle toisistaan (66 cm). Asenna antennit allekkain. Muu asennus ja tarvikkeet ovat samat kuin antenniputkeen asennettaessa.- Kiinnitä antennit putkeen antennissa olevilla pannoilla. Asenna antennit niin, että
kaapelit lähtevät alaspäin (kuva 2).
Kuva 2: Kaapelit lähtevät antennista alaspäin oikein asennettuna - Kiristä siipimutterit niin, että antennit eivät pääse kääntymään kovassakaan tuulessa
(kuva 3).
Kuva 3: Siipimutterit antennien kiinnityksessä - Kiinnitä antennikaapelit antenniputkeen esimerkiksi nippusiteillä. Tee kaapeleiden
seinäkiinnitys ulkokäyttöön soveltuvilla kiinnikkeillä, kuten TC 5-7 musta (kuvat 4 ja
5).
Kuva 4: Kaapeleiden kiinnitys putkeen nippusiteillä
Kuva 5: Kaapeleiden seinäkiinnitys naulakiinnikkeillä - Poraa reikä (n. 18 mm) kaapeleiden läpivientiä varten, jos valmista läpivientiä ei ole.
Varmista kaapelien läpivienti esimerkiksi JM 20 mm -sähköputkella. Kaapelit
mahtuvat yhtä aikaa työnnettäväksi putkeen. Vältä kaapeleiden asentamista
ikkunakarmin väliin, sillä ne voivat litistyä.
A) Kiinnitys suoraan reitittimeen
Antennikaapeli sisältää SMA-urosliittimen. Kiinnitä kaapeli reitittimen liittimiin niin, että liittimet eivät jää löysälle (kuva 6). Älä kuitenkaan kiristä liikaa, ettei antennin jalka vaurioidu.
Kuva 6: Kaapelit kiinnitettynä suoraan reitittimeen
B) Kiinnitys välijohdolla
Riippuen reitittimen mallista, saatat tarvita SMA-naaras-SW9/TS9-välijohdon kaapeleiden liittämiseksi reitittimeen (kuva 7).
Kuva 7: Kaapelit kiinnitettynä reitittimeen välijohdolla
Omaguru auttaa sinua antenniin tai internetyhteyteen liittyvissä ongelmissa. Omaguru-puhelut, joissa saat apua antennin suuntaamiseen asennuksen aikana ovat sinulle maksuttomia, jos olet hankkinut asennettavan antennin Elisalta.
