Liiketunnistin kameralla ulos

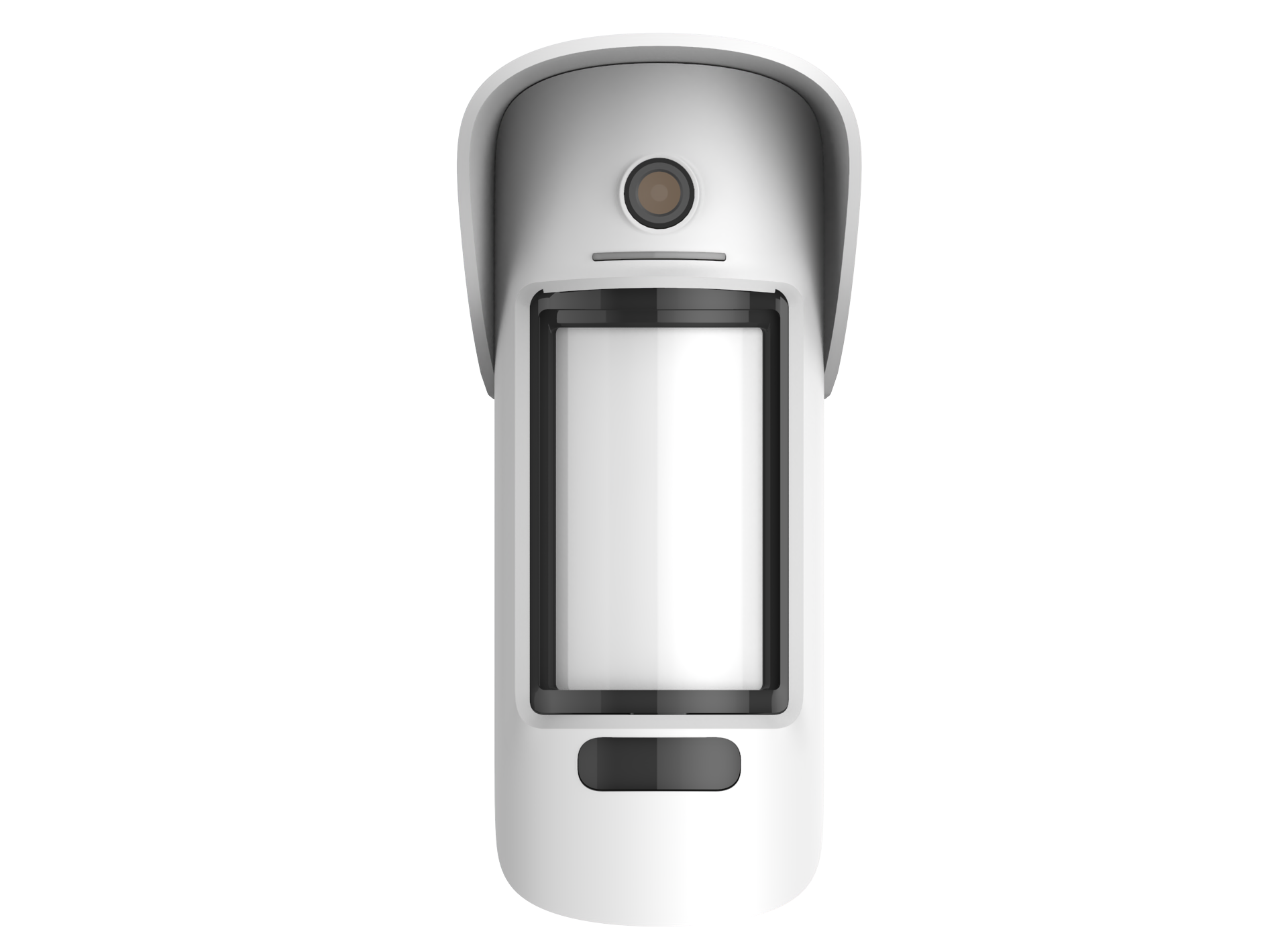

Liiketunnistin kameralla ulos on langaton sisä- ja ulkokäyttöön tarkoitettu infrapunaliiketunnistin, joka tukee Kuva hälytyksellä-, Kuva pyynnöstä, Kuva skenaariossa- ja Kuva aikataulun mukaan ‑ominaisuuksia.

Sen liiketunnistusalue on säädettävissä jopa 15 metriin asti. Laite havaitsee näkymän peittämisyritykset peittämisenestojärjestelmän ansiosta. Tunnistin ei reagoi enintään 80 cm:n korkuisiin eläimiin, kun se on asennettu ja määritetty oikein.

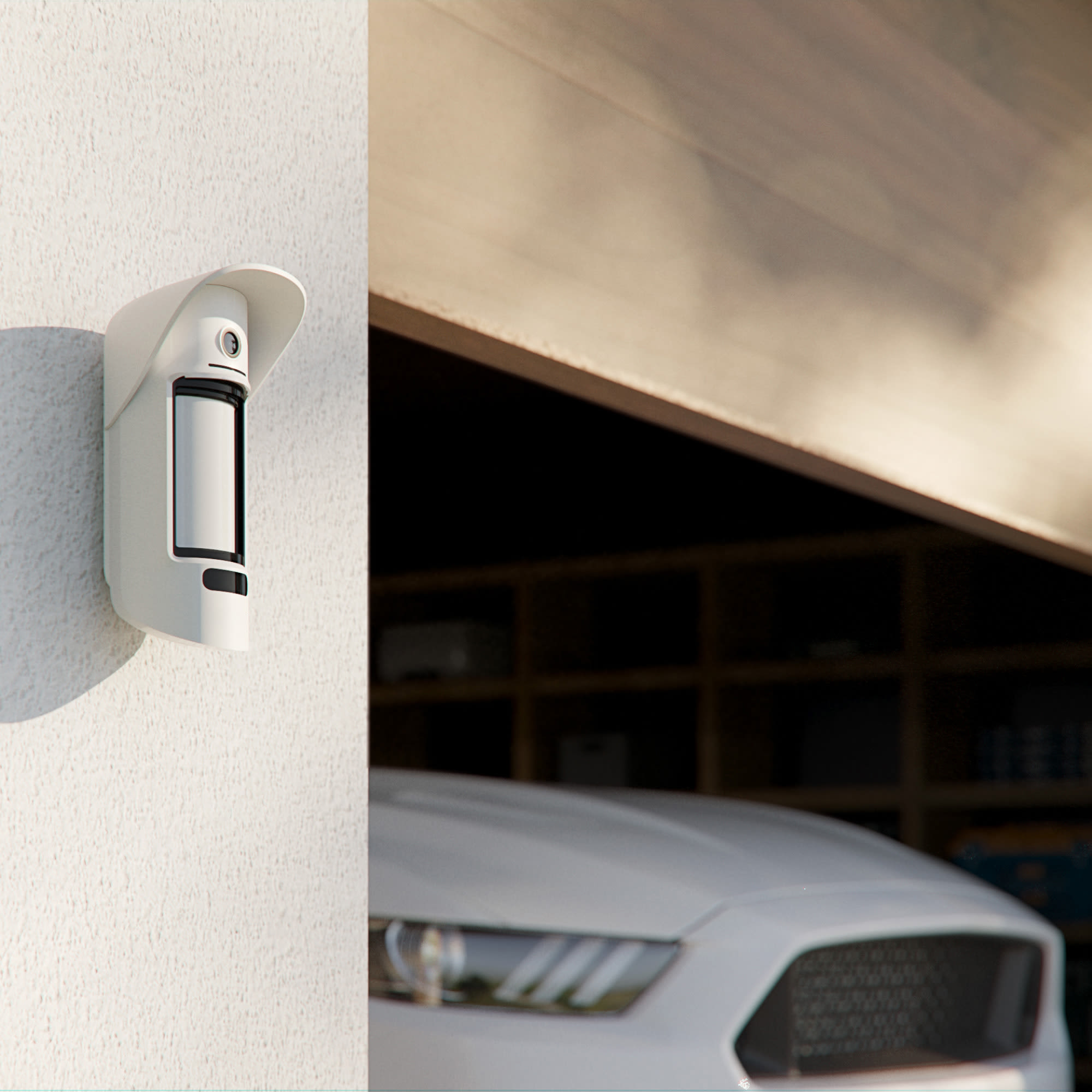

Ulkokäyttöön tarkoitettu Jeweller-liiketunnistin kameralla toimii osana järjestelmää ja kommunikoi keskusyksikön kanssa kahden suojatun radioprotokollan välityksellä: tunnistin käyttää Jewelleriä hälytysten ja tapahtumien lähettämiseen ja Wingsiä kuvien lähettämiseen. Keskusyksikön tiedonsiirtoalue on jopa 1 700 metriä avoimessa tilassa.

Laitteen tiedot

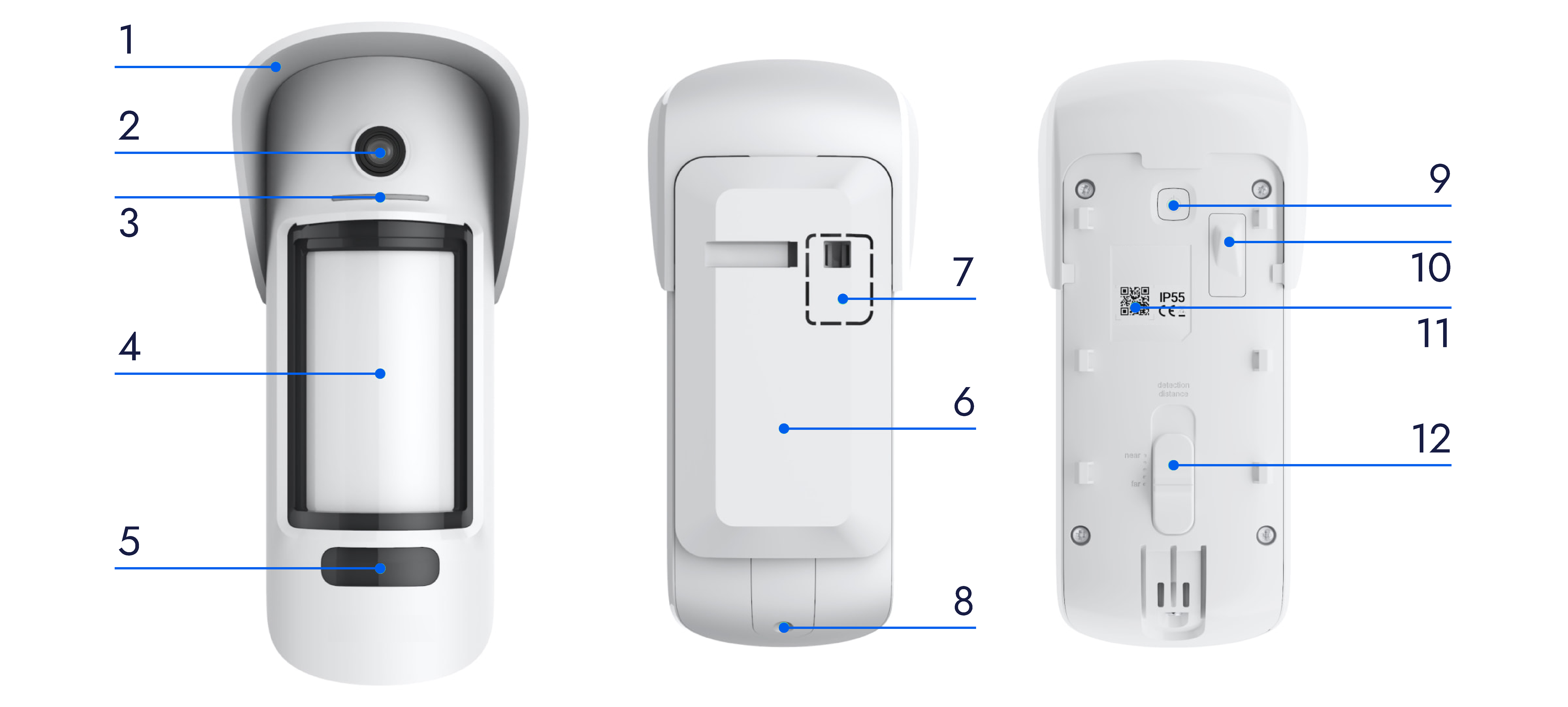

Toimintoelementit

1. Huppu kameran ja peittämisenestoanturien suojaamiseen sateelta ja lumelta
2. Kamera
3. LED-merkkivalo.
4. Liiketunnistimen linssi
5. IR-taustavalo. Käytetään yökuviin ja hämäräolosuhteissa.
6. Kiinnitystelineen paneeli Paneeli irrotetaan liu’uttamalla sitä alaspäin.
7. Kiinnityspaneelin rei’itetty osa. Tarvitaan peukaloinnin tunnistuksen laukaisemiseen, jos tunnistinta yritetään irrottaa pinnasta. Ei saa katkaista.
8. Reikä kiinnitystelineen kiinnittämistä varten ruuvilla.
9. Virtapainike.
10. Peukaloinnin tunnistin. Laukeaa, kun tunnistinta yritetään irrottaa pinnasta tai asennuspaneelista.
11. Tunnistimen QR-koodi/tunniste. 12. Käytetään kameraa käyttävän ulos asennettavan Jeweller-liiketunnistimen yhdistämiseen järjestelmään.
13. Havaitsemisetäisyyden vierityspalkki

Toimintaperiaate

Liiketunnistin kameralla ulos havaitsee liikkeen kahdella sisäänrakennetulla infrapuna-anturilla (IR-anturi). Se havaitsee liikkuvat kohteet, joiden lämpötila on lähellä ihmiskehoa. Kun liikettä havaitaan, sisäänrakennettu kamera ottaa sarjan kuvia, joiden avulla voit arvioida, mitä kohteessa tapahtuu.

Heti kun viritetty tunnistin havaitsee liikettä, se lähettää välittömästi hälytyksen keskusyksikköön, joka aktivoi yhdistetyt sireenit, käynnistää sovelluksessa määritellyt skenaariot sekä ilmoittaa käyttäjille. Kaikki ulkokameran hälytykset ja tapahtumat tallentuvat sovelluksen ilmoitussyötteeseen.

Käyttäjät tietävät tarkalleen, missä liikettä on havaittu. Ilmoitukset sisältävät keskusyksikön nimen (suojatun kohteen nimi), laitteen nimen ja huoneen, johon tunnistin on määritetty.

Kuvavarmennus

Kuvavarmennuksen avulla voidaan arvioida, mitä suojatussa tilassa tapahtuu. Sisäänrakennettu kamera voi ottaa 1–5 kuvaa tarkkuudella 320 × 176 ja enintään 3 kuvaa 640 × 352 pikselin tarkkuudella. Kuvien määrä ja tarkkuus asetetaan tunnistinasetuksissa.

Ulkokäyttöön tarkoitettu Jeweller-liiketunnistin kameralla voi lähettää visuaalisia vahvistuksia hälytyksistä ja näyttää hälytyksen syyn muista laitteista. Kuvavarmennuksen avulla voit ottaa kuvan milloin tahansa, jotta voit tarkistaa tilojen tilanteen, selvittää hälytyksen syyn tai nähdä, mitä lapset tekevät.​

Tunnistimessa on pimeässä kuvaamista varten infrapunaa käyttävä taustavalo, joka aktivoituu riittämättömässä valaistuksessa. Jeweller-liiketunnistin kameralla ulos ottaa tällaisissa olosuhteissa mustavalkoisia kuvia.

Kuvavarmennusta on neljää eri tyyppiä: kuva hälytyksestä, kuva pyynnöstä, kuva skenaariosta ja aikataulutettu kuva.

Kuvavarmennuksen tyypit

Kuvan toimitusaika

Kuvien toimitusaika sovelluksiin riippuu valitusta tarkkuudesta, tunnistimen yhteystavasta (tunnistin muodostaa yhteyden keskusyksikköön suoraan tai kantamanlaajentimen kautta), Wings-signaalin voimakkuudesta ja Internet-yhteyden nopeudesta. Hälytysviestit toimitetaan välittömästi.


Kuvan tarkkuusToimitusaika
320 x 176 pikseliäEnintään 9 sekuntia
640 x 352 pikseliäEnintään 20 sekuntia


Yhden kuvan toimitusaika, kun keskusyksikön ja tunnistimen välisen signaalin voimakkuus on 2–3 palkkia ja keskusyksikkö on yhdistetty Ethernetin, Wi-Fin tai 4G:n kautta.

Jeweller- ja Wings-tiedonsiirtoprotokollat

Jeweller ja Wings ovat kaksisuuntaisia langattomia tiedonsiirtoprotokollia, jotka mahdollistavat nopean ja luotettavan tiedonsiirron keskusyksikön ja laitteiden välillä. Tunnistin käyttää Jewelleriä hälytysten ja tapahtumien lähettämiseen. Wingsiä käytetään kuvien lähettämiseen.

Molemmat protokollat tukevat salausta ja todentamista väärentämisen estämiseksi. Yhteyttä laitteisiin valvotaan järjestelmällä, joka tekee keskusyksikön ja tunnistimen välisiä kyselyjä. Niiden tilat näytetään reaaliajassa sovelluksissa. Kyselytaajuuden asettaa käyttäjä, jolla on järjestelmän määritysoikeudet.

Lemmikkitila

Oikein asennettuna ja määritettynä ulkokäytössä oleva Jeweller-liiketunnistin kameralla ei reagoi enintään 80 senttimetrin korkuisiin eläimiin. Eläimen painolla ei ole merkitystä.

Jotta kaikki ulkotiloille tyypilliset häiriöt voidaan jättää tehokkaasti huomiotta, kameratunnistimessa on kaksi infrapuna-anturia, jotka lukevat signaaleja kahdelta alueelta. Ne hälyttävät, jos molemmat anturit havaitsevat liikettä samanaikaisesti. Jos tunnistin on asennettu oikein 0,8–1,3 metrin korkeudelle maanpinnasta, eläimiä voi olla vain yhden anturin havaitsemisalueella. Kameratunnistin hylkää tällaiset laukaisut eikä hälytä.

Kuvakkeet

Kuvakkeet edustavat kameratunnistimen tiloja. Voit tarkastella niitä sovelluksen Laitteet-välilehdellä.

KuvakeSelitys

Jeweller-signaalin voimakkuus.

Tunnistimen akun varaustaso

Tunnistimessa on toimintahäiriö.

Laitteen asennusongelmia, harkitse laitteen siirtämistä. Kuvaus on saatavilla tunnistimen tiloissa.

Näytetään, kun tunnistin toimii radiosignaalin kantamanlaajentimen kautta.

Tunnistin toimii Aina aktiivinen ‑tilassa.

Tunnistin sisältää Kuva pyynnöstä ‑ominaisuuden.

Sisääntulo- ja/tai poistumisviive on käytössä.

Tunnistin viritetään, kun Yötila on aktivoitu.

Tunnistin on havainnut liikettä. Kuvake näkyy, kun tunnistin on viritetty.

Tunnistin on poistettu käytöstä.

Tunnistin on poistettu käytöstä, koska hälytysten ennalta asetettu määrä on ylittynyt.

Tunnistimen peukalointitapahtumat on poistettu käytöstä.

Tunnistin on poistettu käytöstä, kunnes ensimmäinen tapahtuma katkaisee järjestelmän virityksen.

Tunnistimen peukaloinnin tunnistus on poistettu käytöstä ensimmäiseen järjestelmän virityksen katkaisutapahtumaan asti.

Tunnistin on menettänyt yhteyden keskusyksikköön tai pilvipalveluun.

Tilat

Siirry Smart & Secure -sovelluksessa välilehdelle Laitteet ja valitse kameratunnistin listasta. Näet listauksessa tärkeimmät tiedot laitteen tilasta.

TilaSelitys

Toimintahäiriö

Napsauttamalla avautuu tunnistimen toimintahäiriöluettelo. Kenttä näytetään, jos havaitaan toimintahäiriö.

Laitteen asennusongelmat

Kun napsautat tätä, näyttöön avautuu viesti, jossa kerrotaan, miksi tunnistin tulisi siirtää. Tämä tieto tulee näkyviin, jos tunnistin laukeaa usein ilman varsinaista tunkeutumista, kun Ilmoita virheellisestä asennuksesta ‑ominaisuus on otettu käyttöön laiteasetuksissa.

Lämpötila

Tunnistimen lämpötila. Mitataan tunnistimen prosessorista, ja se muuttuu vähitellen. Sovelluksessa olevan arvon ja ympäristön lämpötilan välinen hyväksyttävä virhe on 2 °C. Arvo päivitetään heti, kun tunnistin havaitsee vähintään 1 °C:n lämpötilan muutoksen.

Jeweller-signaalin voimakkuus

Signaalin voimakkuus tunnistimen ja keskusyksikön tai kantamanlaajentimen välillä Jeweller-kanavan kautta. Suositeltava arvo on 2–3 palkkia. Jeweller on protokolla, jota käytetään tunnistimen tapahtumien ja hälytysten lähettämiseen.

Yhteys Jewellerin kautta

Yhteyden tila Jeweller-kanavalla tunnistimen ja keskusyksikön tai kantamanlaajentimen välillä:

  • Online – tunnistin on yhdistetty keskusyksikköön tai kantamanlaajentimeen.
  • Offline – tunnistin ei ole yhteydessä keskusyksikköön tai kantamanlaajentimeen. Tarkista tunnistimen yhteys.

Wings-signaalin voimakkuus

Signaalin voimakkuus tunnistimen ja keskusyksikön tai kantamanlaajentimen välillä Wings-kanavan kautta. Suositeltava arvo on 2–3 palkkia. Wings on protokolla, jota käytetään tunnistimen kuvien lähettämiseen.

Yhteys Wingsin kautta

Yhteyden tila Wings-kanavalla tunnistimen ja keskusyksikön tai kantamanlaajentimen välillä:

  • Online – tunnistin on yhdistetty keskusyksikköön tai kantamanlaajentimeen.
  • Offline – tunnistin ei ole yhteydessä keskusyksikköön tai kantamanlaajentimeen. Tarkista tunnistimen yhteys.

Akun varaus

Laitteen akun varaustaso:

  • OK
  • Akku vähissä Sovellukset ja vartiointiliike saavat asianmukaiset ilmoitukset, kun akkujen varaustaso on alhainen. Akun tyhjenemisilmoituksen lähettämisen jälkeen tunnistin voi toimia jopa 2 kuukautta. Akun varauksen näyttäminen akun käyttöiän laskurissa

Kansi

Tunnistimen peukaloinnin tunnistuksen tila, joka reagoi laitteen irrottamiseen pinnasta tai rungon avaamiseen:

  • Auki – tunnistin on irrotettu kiinnitystelineestä tai sen rungon eheys on vaarantunut. Tarkista tunnistimen kiinnitys.
  • Suljettu – tunnistin on asennettu kiinnitystelineeseen. Rungon eheys ja kiinnityspaneeli eivät vaarantuneet – normaali tila.

Herkkyys

Liiketunnistimen herkkyystaso:

  • Matala
  • Normaali
  • Korkea

Herkkyys valitaan havaitsemisvyöhykkeen testin tulosten perusteella.

Peittämisenesto

Tunnistimen peittämistila:

  • Hälytys – peittäminen havaittu. Tarkista tunnistimen tila.
  • Päällä – peittämisenesto on käytössä. Peittämistä ei havaita.
  • Pois käytöstä – peittämisenesto on poistettu käytöstä. Peittämistä ei havaita.

Aina aktiivinen

Kun tämä vaihtoehto on käytössä, tunnistin on aina viritetty. Tämä tarkoittaa, että tunnistin reagoi jatkuvasti liikkeeseen ja hälyttää järjestelmän viritystilasta riippumatta.

Pysyvä poistaminen käytöstä

Näyttää laitteen käytöstäpoistotoiminnon tilan:

  • Ei – laite toimii normaalitilassa.
  • Vain kansi – tunnistimen peukaloinnin tunnistuksen käynnistysilmoitukset on poistettu käytöstä.
  • Täysin – tunnistin suljetaan kokonaan järjestelmän toiminnan ulkopuolelle. Laite ei suorita järjestelmäkomentoja eikä ilmoita hälytyksiä tai muita tapahtumia.
  • Hälytysten määrän mukaan – laite suljetaan toiminnan ulkopuolelle, kun hälytysten määrä ylittyy (määritetty automaattisen käytöstäpoiston asetuksissa).

Kertakäyttöinen poistaminen käytöstä

Näyttää laitteen kertakäyttöisen keskeytysasetuksen tilan:

  • Ei – laite toimii normaalitilassa.
  • Vain kansi – peukaloinnin laukeamisesta annettavat ilmoitukset poistetaan käytöstä ensimmäiseen järjestelmän virityksen katkaisutapahtumaan asti.
  • Täysin – tunnistin suljetaan kokonaan järjestelmän toiminnan ulkopuolelle ensimmäiseen järjestelmän virityksen katkaisutapahtumaan asti. Laite ei suorita järjestelmäkomentoja eikä ilmoita hälytyksistä tai muista tapahtumista.

Kuva pyynnöstä

Näytetään, jos Kuva pyynnöstä on otettu käyttöön keskusyksikön asetuksissa kohdassa Yksityisyys.

Toimintatila

Näyttää, miten tunnistin reagoi hälytyksiin:

  • Välitön hälytys – viritetty tunnistin reagoi välittömästi uhkaan ja hälyttää.
  • Sisäänkäynti/poistuminen – kun viive on asetettu, viritetty laite aloittaa lähtölaskennan eikä hälytä, vaikka se laukeaisi, ennen kuin lähtölaskenta päättyy.
  • Seuraaja – tunnistin saa sisäänkäynti-/poistumistunnistimien viiveet. Kun seuraaja kuitenkin käynnistyy erikseen, se hälyttää välittömästi.

Viive sisääntulon yhteydessä, sekuntia

Viiveaika sisääntulon yhteydessä: 5–120 sekuntia. Viive sisääntulon yhteydessä (hälytyksen aktivointiviive) on aika, jonka kuluessa käyttäjän on katkaistava turvajärjestelmän viritys suojatulle alueelle siirtymisen jälkeen.

Poistumisviive, sekuntia

Viiveaika poistuttaessa: 5–120 sekuntia. Poistumisviive (viritysviive) on aika, jonka kuluessa käyttäjän on poistuttava suojatulta alueelta turvajärjestelmän viritysten jälkeen.

Yötilan viive sisääntulon yhteydessä, sekuntia

Viiveaika sisääntulon yhteydessä yötilassa: 5–120 sekuntia. Viive sisääntulon yhteydessä (hälytyksen aktivointiviive) on aika, jonka kuluessa käyttäjän on katkaistava turvajärjestelmän viritys tilaan siirtymisen jälkeen.

Yötilan poistumisviive, sekuntia

Viiveaika poistuttaessa yötilassa: 5–120 sekuntia. Poistumisviive (viritysviive) on aika, jonka kuluessa käyttäjän on poistuttava tiloista turvajärjestelmän viritysten jälkeen.

 Laiteohjelmisto

Tunnistimen laiteohjelmistoversio.

Tunnus

Tunnistimen tunnus. Näkyy myös tunnistimen kotelossa ja pakkauslaatikossa olevasta QR-koodista.

Laitteen nro

Laitteen silmukan (vyöhykkeen) numero.

Asetukset

Voit avata laitteen asetukset siirtymällä Laitteet → Liiketunnistin kameralla ulos → Asetukset.

AsetusSelitys

Nimi

Tunnistimen nimi. Se näytetään keskusyksikkölaitteiden luettelossa, tekstiviestissä ja tapahtumasyötteen ilmoituksissa. Voit muuttaa tunnistimen nimeä napsauttamalla kynäkuvaketta. Nimessä voi olla enintään 24 latinalaista merkkiä.

Huone

Virtuaalihuone, johon liiketunnistin kameralla ulos määritetään. Huoneen nimi näkyy ilmoituksissa sovellusten tapahtumasyötteessä.

Hälytysten LED-merkkivalo

Kun tämä vaihtoehto on poistettu käytöstä, tunnistimen LED-merkkivalo ei ilmoita hälytyksistä ja peukaloinnin tunnistuksen laukeamisesta.

Herkkyys

Liiketunnistimen herkkyystaso. Valinta riippuu kohteen tyypistä, väärien hälytysten todennäköisistä lähteistä ja suojausalueen erityispiirteistä:

  • Matala – suojausalueella on todennäköisiä väärien hälytysten lähteitä. Tällaisia ovat esimerkiksi korkeat pensaat.
  • Normaali (oletusarvo) – suositeltu arvo, sopii useimmille kohteille. Älä vaihda sitä, jos tunnistin toimii oikein.
  • Korkea – Suojausalueella ei ole häiriöitä. Havaitsemisen enimmäisalue ja hälytyksen havaitsemisnopeus ovat tärkeitä. Näin on esimerkiksi silloin, jos tunnistin on asennettu kapeaan käytävään.

Ennen herkkyystason valitsemista tee havaitsemisalueen testaus. Jos tunnistin ei testin aikana reagoi liikkeisiin viidessä tapauksessa viidestä, herkkyyttä on lisättävä.

Peittämisen esto

Jeweller-liiketunnistin kameralla ulos havaitsee peittämisen, kun tämä vaihtoehto on käytössä. Laite tunnistaa seuraavat peittämistyypit:

  • Este tunnistimen linssin edessä enintään 10 cm:n etäisyydellä (enimmäisetäisyys riippuu materiaalin tyypistä).
  • Tunnistimen linssin päälle maalaaminen.
  • Asioiden kiinnittäminen tunnistimen linssin päälle.

Kuvan tarkkuus

Tunnistimen kameran ottamien kuvien tarkkuus:

  • 320 × 176 pikseliä (oletus)
  • 640 × 352 pikseliä

Mitä suurempi tarkkuus, sitä yksityiskohtaisempi kuva on. Tarkempien kuvien siirtäminen kestää kauemmin. Valittu tarkkuus asetetaan Kuva hälytyksestä-, Kuva skenaariossa-, Kuva pyynnöstä- ja Aikataulutettu kuva ‑ominaisuudelle.

Kuva hälytyksellä

Tunnistimen kameran ottamien kuvien määrä:

  • Ei kuvaa
  • 1 kuva
  • 2 kuvan sarja
  • 3 kuvan sarja (oletus)
  • 4 kuvan sarja (käytettävissä, jos 320 × 176 pikselin tarkkuus on valittu)
  • 5 kuvan sarja (käytettävissä, jos 320 × 176 pikselin tarkkuus on valittu) Valittujen kuvien määrä asetetaan Kuva hälytyksellä- ja Kuva tilanteessa ‑ominaisuudelle.

Hälytykset kuvavarmennuksella

Sellaisten hälytysten määrä, joihin lisättiin kuvia. Voit määrittää 1–10 hälytystä tai määrittää kuvan lähettämisen aina, kun tunnistin hälyttää. Kuvavarmennusta käyttävä hälytyslaskin nollautuu, kun turvajärjestelmän viritys katkaistaan ja se viritetään uudelleen. Asetus on käytettävissä, jos Aina aktiivinen ‑vaihtoehto on poistettu käytöstä. Kun tämä vaihtoehto on käytössä, tunnistin lähettää kuvia jokaisesta hälytyksestä.

Ilmoita virheellisestä asennuksesta

Jos tämä on käytössä, käyttäjä saa ilmoituksen, kun virheellinen asennus vaikuttaa laitteen akun estoon, koska tunnistin laukeaa usein ilman varsinaista tunkeutumista.

Kuva pyynnöstä

Kuvien määrä, jonka tunnistimen kamera ottaa ottaessaan kuvia tarvittaessa:

  • 1 kuva
  • 2 kuvan sarja
  • 3 kuvan sarja (oletus)
  • 4 kuvan sarja (käytettävissä, jos 320 × 176 pikselin tarkkuus on valittu)
  • 5 kuvan sarja (käytettävissä, jos 320 × 176 pikselin tarkkuus on valittu)

Asetus on käytettävissä, jos Kuva pyynnöstä ‑toiminto on käytössä.

Aina aktiivinen

Kun tämä asetus on käytössä, tunnistin on aina viritetty. Tämä tarkoittaa, että tunnistin reagoi jatkuvasti liikkeisiin ja hälyttää järjestelmän viritystilasta riippumatta.

Hälytys sireenillä, jos liikettä havaitaan

Jos tämä on aktiivinen, järjestelmään lisätyt sireenit aktivoituvat, kun Jeweller-liiketunnistin kameralla ulos havaitsee liikettä.

Hälytys sireenillä, jos peittäminen havaitaan

Jos tämä on aktiivinen, järjestelmään lisätyt sireenit aktivoituvat, kun Jeweller-liiketunnistin kameralla ulos havaitsee peittämisen. Kenttä näkyy ja on aktiivinen, jos Peittämisenesto-vaihtoehto on käytössä.

Tilanteet

Avaa valikon tilanteiden luomista ja asettamista varten kameraa käyttävälle ulos asennettavalle Jeweller-liiketunnistimelle. Valikon avulla voit luoda tilanteen, jossa tunnistin ottaa kuvia määritettyjen laitteiden käynnistyessä tai aikataulun mukaan.

Toimintatila

Määritä, miten laite reagoi hälytyksiin:

  • Välitön hälytys – viritetty tunnistin reagoi välittömästi uhkaan ja hälyttää.
  • Sisäänkäynti/poistuminen – kun viive on asetettu, viritetty laite aloittaa lähtölaskennan eikä hälytä, vaikka se laukeaisi, ennen kuin lähtölaskenta päättyy.
  • Seuraaja – tunnistin saa sisäänkäynti-/poistumistunnistimien viiveet. Kun seuraaja kuitenkin käynnistyy erikseen, se hälyttää välittömästi.

Viive sisääntulon yhteydessä, sekuntia

Viiveaika sisääntulon yhteydessä: 5–120 sekuntia. Viive sisääntulon yhteydessä (hälytyksen aktivointiviive) on aika, jonka kuluessa käyttäjän on katkaistava turvajärjestelmän viritys suojatulle alueelle siirtymisen jälkeen.

Poistumisviive, sekuntia

Viiveaika poistuttaessa: 5–120 sekuntia. Poistumisviive (viritysviive) on aika, jonka kuluessa käyttäjän on poistuttava suojatulta alueelta turvajärjestelmän virityksen jälkeen.

Viritys yötilassa

Jos tunnistin on aktiivinen, se siirtyy viritettyyn tilaan, kun yötila on käytössä.

Yötilan viive sisääntulon yhteydessä, sekuntia

Viiveaika sisääntulon yhteydessä yötilassa: 5–120 sekuntia. Viive sisääntulon yhteydessä (hälytyksen aktivointiviive) on aika, jonka kuluessa käyttäjän on katkaistava turvajärjestelmän viritys tilaan siirtymisen jälkeen.

Yötilan poistumisviive, sekuntia

Viiveaika poistuttaessa yötilassa: 5–120 sekuntia. Poistumisviive (viritysviive) on aika, jonka kuluessa käyttäjän on poistuttava tiloista virityksen jälkeen.

Jeweller-signaalin voimakkuustesti

Kytkee tunnistimen Jeweller-signaalin voimakkuuden testaustilaan. Testin avulla voit tarkistaa tunnistimen ja keskusyksikön (tai kantamanlaajentimen) välisen signaalin voimakkuuden langattoman Jeweller-tiedonsiirtoprotokollan avulla laitteen optimaalisen asennuspaikan määrittämiseksi. Suositeltava arvo on 2–3 palkkia.

Wings-signaalin voimakkuuden testaus

Siirtää tunnistimen Wings-signaalin voimakkuuden testaustilaan. Testin avulla voit tarkistaa tunnistimen ja keskusyksikön (tai kantamanlaajentimen) välisen signaalin voimakkuuden langattoman Wings-tiedonsiirtoprotokollan avulla laitteen optimaalisen asennuspaikan määrittämiseksi. Suositeltava arvo on 2–3 palkkia.

Havaitsemisvyöhykkeen testaus

Siirtää tunnistimen havaitsemisvyöhykkeen testitilaan. Testin avulla käyttäjät voivat tarkistaa, miten tunnistin reagoi liikkeisiin, ja määrittää optimaalisen asennuspaikan. Jos tunnistin ei reagoi liikkeeseen viidessä tapauksessa viidestä testin aikana, lisää tunnistimen herkkyyttä tai vaihda tunnistimen paikkaa.

Signaalin vaimennustestaus

Siirtää tunnistimen signaalin vaimennustestitilaan. Testin aikana lähetystehoa lasketaan tai nostetaan ympäristön muutoksen simuloimiseksi, jotta sillä voidaan testata tunnistimen ja keskusyksikön välisen tiedonsiirron vakautta.

Käyttöopas

Avaa ulkokäyttöön tarkoitetun kameraa käyttävän liiketunnistimen käyttöoppaan sovelluksessa.

Pysyvä poistaminen käytöstä

Käyttäjä voi poistaa laitteen käytöstä poistamatta sitä järjestelmästä. Vaihtoehtoja on kolme:

  • Ei – laite toimii normaalisti ja siirtää kaikki tapahtumat.
  • Täysin – laite ei suorita järjestelmäkomentoja eikä osallistu automaatiotilanteisiin, ja järjestelmä ei huomioi hälytyksiä ja muita laitteen ilmoituksia.
  • Vain kansi – järjestelmä ei huomioi tunnistimen peukaloinnin tunnistuksen laukaisemia ilmoituksia. Lisätietoja pysyvästä käytöstäpoistosta Järjestelmä voi myös poistaa laitteita automaattisesti käytöstä, kun ennalta asetettu hälytysten määrä ylittyy. Lisätietoja automaattisesta käytöstäpoistosta

Kertakäyttöinen poistaminen käytöstä

Käyttäjä voi poistaa laitteen tapahtumat käytöstä ensimmäiseen virityksen katkaisuun asti. Saatavilla on kolme vaihtoehtoa:

  • Ei – laite toimii normaalitilassa.
  • Vain kansi – laitteen peukaloinnin tunnistuskäynnistyksen ilmoitukset poistetaan käytöstä, kun viritetty tila on aktiivinen.
  • Täysin – laite suljetaan kokonaan järjestelmän toiminnan ulkopuolelle, kun viritystila on aktiivinen. Laite ei suorita järjestelmäkomentoja eikä ilmoita hälytyksistä tai muista tapahtumista.

Katkaise laitteen pariliitos

Katkaisee tunnistimen pariliitoksen: katkaisee sen yhteyden keskusyksikköön ja poistaa sen asetukset.

Merkkivalot

TapahtumaSelitysInfo

Palaa punaisena, kun virtapainiketta painetaan.

Painiketta painetaan tunnistimen ollessa päällä.

Palaa vihreänä, kun virtapainiketta painetaan.

Tunnistinta kytketään päälle.

Syttyy ensin punaisena, vilkkuu sitten kolme kertaa ja sammuu, kun virtapainiketta painetaan.

Tunnistinta sammutetaan.

Palaa vihreänä 1 sekunnin ajan.

Liikehälytyksen / peukaloinnin tunnistuksen laukeaminen.

Tunnistin tallentaa liikkeen kerran 5 sekunnin välein.

Palaa vihreänä 0,5 sekuntia.

Kuvien ottaminen tarvittaessa/tilanteessa.

Merkkivalo syttyy. kun kuva otetaan tarvittaessa tai tilanteen mukaan, vaikka LED-merkkivalo olisi kytketty pois päältä tunnistinasetuksissa.

Palaa vihreänä muutaman sekunnin ajan.

Tunnistinta yhdistetään keskusyksikköön.

Palaa punaisena ja vilkkuu ensimmäisen aktivoinnin jälkeen.

Laitteistovirhe.

Tunnistin on korjattava, ota yhteyttä asiakaspalveluun.

Palaa punaisena ja vilkkuu muutaman minuutin ajan kiinnikkeen asentamisen jälkeen.

Kalibrointi ei onnistunut. Jokin peitti tunnistimen näkyvyyden, tai se asennettiin väärin.

Kalibroi uudelleen. Irrota laite kiinnitystelineestä ja asenna se takaisin. Uudelleenkalibrointi alkaa automaattisesti. Varmista, että tällä kertaa mikään ei peitä tunnistimen näkyvyyttä.

Hälytyksen sattuessa valo palaa hitaasti vihreänä ja sammuu.

Tunnistimen paristot on vaihdettava. Tunnistin jatkaa toimintaansa, liikkeen havaitsemista ja hälytysten lähettämistä keskusyksikköön.

Paristojen vaihtaminen on kuvattu artikkelissa Ulkokäyttöön tarkoitetun kameraa käyttävän Jeweller-liiketunnistimen paristojen vaihtaminen.

Palaa vihreänä ja vilkkuu 3 kertaa sekunnissa.

Paristot ovat täysin tyhjentyneet. Tunnistin ei enää havaitse liikettä eikä lähetä hälytyksiä keskusyksikköön.

Ota yhteyttä asiakaspalveluun.
