Elisa Kotiturva

Ovi- ja ikkunatunnistin

Ovi- ja ikkunatunnistin on langaton avautumisen, iskujen ja kallistuksen tunnistin.

Sisäasennettava ovi- ja ikkunatunnistin toimii osana Elisa Kotiturva -järjestelmää ja muodostaa yhteyden keskusyksikköön hälytysten ja tapahtumien välittämiseen suunnitellun suojatun Jeweller-radioprotokollan avulla. Keskusyksikön tiedonsiirtoalue on jopa 1 200 metriä ilman esteitä.

Laitteen tiedot

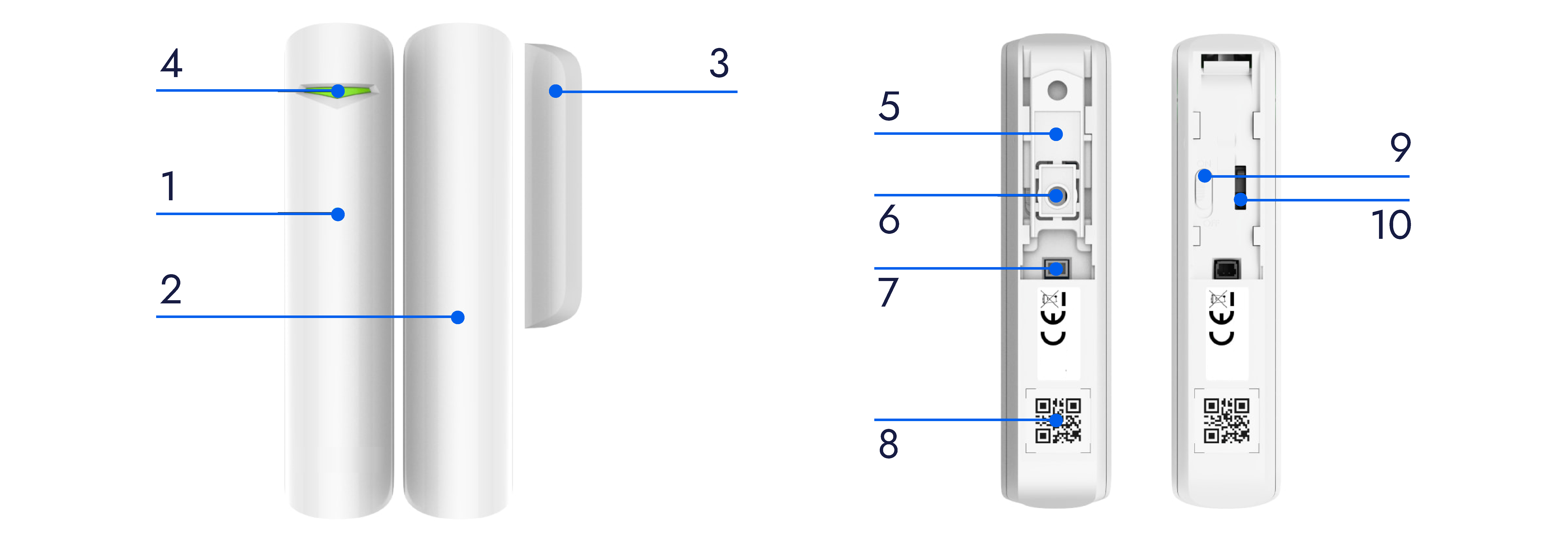

Toimintoelementit

  1. Ovi- ja ikkunatunnistimen avaustunnistin
  2. Suuri magneetti. Toimii enintään 2 cm:n etäisyydellä tunnistimesta, ja tulisi sijoittaa oikealle puolelle.
  3. Pieni magneetti. Toimii enintään 1 cm:n etäisyydellä tunnistimesta, ja tulisi sijoittaa oikealle puolelle.
  4. LED-merkkivalo.
  5. Kiinnitystelineen paneeli. Paneeli irrotetaan liu’uttamalla sitä alaspäin.
  6. Kiinnityspaneelin rei’itetty osa. Tarvitaan peukaloinnin tunnistuksen laukaisemiseen, jos tunnistinta yritetään irrottaa pinnasta. Ei saa katkaista.
  7. Liitin kolmannen osapuolen langallisen tunnistimeen, jossa on normaalisti suljettu (NC) kosketintyyppi.
  8. QR-koodi, jossa on laitteen tunnus. Käytetään järjestelmän laitteiden väliseen tiedonsiirtoon.
  9. Painikkeella voit kytkeä laitteen päälle ja pois päältä.
  10. Peukaloinnin tunnistin. Laukeaa, kun tunnistinta yritetään irrottaa pinnasta tai asennuspaneelista.

Toimintaperiaate

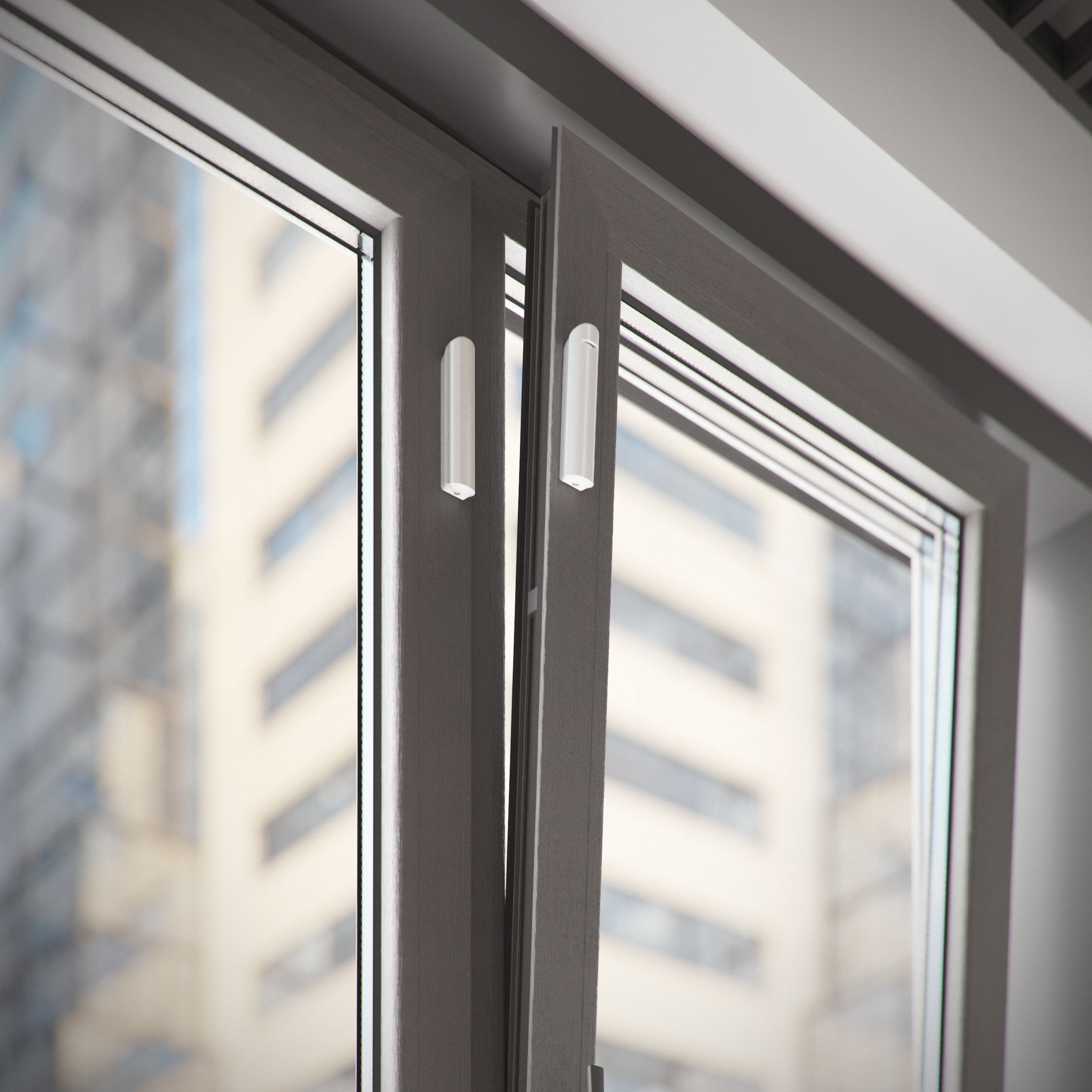

Ovi- ja ikkunatunnistin on langaton avautumisen, iskujen ja kallistuksen tunnistin. Jos käytetään vakioasennusmenetelmää, laite koostuu kahdesta osasta: vasen osa (tunnistin) sisältää magneettikytkimen sekä isku- ja kallistusanturin, kun taas oikea osa on magneetti, jota tarvitaan avautumisen havaitsemiseen.

Avautuminen havaitaan tunnistimeen sisäänrakennetun magneettikytkimen ja erillisen magneetin avulla. Kun magneetti siirtyy lähemmäs tai kauemmas, magneettikytkin tunnistaa avautumisen. Tunnistimessa on yksi pieni ja yksi suuri magneetti. Pieni magneetti toimii enintään 1 cm:n etäisyydellä magneettikytkimestä ja suuri enintään 2 cm:n etäisyydellä. Jos oven tai ikkunan avautumista ei tarvitse havaita, tunnistimen voi asentaa ilman magneettia.

Iskuanturi havaitsee ikkuna- tai ovien rikkomisyritykset ja reagoi tärinään, kun lukkoa yritetään rikkoa tai ovea yritetään murtaa.

Kallistusanturi havaitsee laitteen pystyakselin poikkeaman. Anturi muistaa alkuasennon ennen järjestelmän virittämistä ja käynnistyy, jos poikkeama on yli 5°. Näin voit suojata ikkunat, myös kattoikkunat, ja virittää järjestelmän, kun ikkuna on tuuletustilassa.

Kukin tunnistimen anturi voidaan ottaa käyttöön tai pois käytöstä sovelluksissa.

Tiedonsiirtoprotokolla

Jeweller on radioprotokolla, joka mahdollistaa nopean ja luotettavan kaksisuuntaisen tiedonsiirron keskusyksikön ja liitettyjen laitteiden välillä.

Jeweller käyttää salausta ja peukaloinnintunnistusta, ja se myös ottaa säännöllisesti yhteyden tunnistimiin ja näyttää niiden tilan sovelluksissa. Jeweller toimii jopa 1 200 metrin etäisyydellä.

Ovikellotoiminto

Jos Elisa Kotiturva -järjestelmääsi kuuluu hälytyssireeni, voit aktivoida ovikellotoiminnon.

Kun Ovikello (avausilmoitukset) on käytössä, sireeni antaa äänimerkin aina, kun ovi- tai ikkunatunnistin laukeaa järjestelmän ollessa pois päältä.

Voit käyttää ovikellotoimintoa ilmoittamaan, että joku on tullut sisään. Ääni on lyhyt ja hieman hiljaisempi kuin hälytysääni.

Toiminto ei vaikuta sireenien toimintaan, kun järjestelmä on kytketty päälle, eikä sisään- tai ulostuloviiveiden äänimerkkeihin. Kun toiminto on käytössä, tunnistimen laukaisusta ei lähetetä ilmoituksia sovellukseen.

Toiminnan testaus

Järjestelmässä on useita testejä laitteiden oikean asennuspaikan valitsemiseksi. Ovi- ja ikkunatunnistimen testit eivät ala heti, vaan ne alkavat viimeistään yhden keskusyksikön ja tunnistimen välisen ping-jakson jälkeen (oletusarvoisesti 36 sekuntia). Voit muuttaa laitteiden ping-jaksoa keskusyksikköasetusten Jeweller ‑valikossa.

Merkkivalot

Ovi- ja ikkunatunnistimen LED-merkkivalo ilmoittaa tunnistimen käynnistymisestä ja sen muista tiloista.

MerkkivaloSelitys

Palaa muutaman sekunnin ajan.

Tunnistin muodostaa yhteyttä keskusyksikköön.

Palaa vihreänä 1 sekunnin ajan.

Hälytys avautumisen, iskun, kallistuksen tai peukaloinnin yhteydessä.

Hälytyksen syttyessä valo palaa hitaasti vihreänä ja sammuu hitaasti.

Tunnistimen paristot on vaihdettava. Ota yhteyttä asiakastukeen.

Tilat

Siirry Smart & Secure -sovelluksessa välilehdelle Laitteet ja valitse ovi- ja ikkunatunnistin listasta. Näet listauksessa tärkeimmät tiedot laitteen tilasta.

TilaSelitys

Lämpötila

Tunnistimen lämpötila. Se mitataan tunnistimen prosessorista, ja se muuttuu vähitellen. Sovelluksessa olevan arvon ja ympäristön lämpötilan välinen hyväksyttävä virhe on 2 °C. Arvo päivitetään heti, kun tunnistin havaitsee vähintään 2 °C:n lämpötilan muutoksen. Voit määrittää lämpötilaan perustuvan käyttötilanteen automaatiolaitteiden ohjaamiseksi.

Jeweller-signaalin voimakkuus

Signaalin voimakkuus tunnistimen ja keskusyksikön välillä Jeweller-kanavan kautta. Suositeltava arvo on 2–3 palkkia. Jeweller on protokolla, jota käytetään ovi- ja ikkunatunnistimen tapahtumien ja hälytysten lähettämiseen.

Yhteys Jewellerin kautta

Yhteyden tila Jeweller-kanavalla tunnistimen ja keskusyksikön välillä:

  • Online – tunnistin on yhdistetty keskusyksikköön
  • Offline – tunnistin ei ole yhteydessä keskusyksikköön.Tarkista tunnistimen yhteys.

Akun varaus

Laitteen akun varaustaso. Näytetään prosentteina tietyin välein: 0 %, 10 %, 20 %, 30 %, 50 %, 75 %, 100 %.

Kansi

Tunnistimen peukaloinnin tunnistuksen tila, joka reagoi laitteen irrottamiseen pinnasta tai rungon avaamiseen:

  • Auki – tunnistin on irrotettu kiinnitystelineestä tai sen rungon eheys on vaarantunut. Tarkista tunnistimen kiinnitys.
  • Suljettu – tunnistin on asennettu kiinnitystelineeseen. Rungon ja kiinnityspaneelin eheys on vaarantunut. Normaali tila.

Avausanturi

Tunnistimen avausanturin tila:

  • Ei käytössä – anturi on poistettu käytöstä.
  • Auki - tunnistin on auki.
  • Suljettu – anturi on suljettu.

Ulkoinen kosketin

Ulkoinen kosketin

  • Auki – kolmannen osapuolen tunnistin on havainnut hälytyksen.
  • Suljettu – kolmannen osapuolen tunnistin on kunnossa.

Iskuanturi

Näytetään, kun iskuanturi on aktiivinen.

Kallistusanturi

Näytetään, kun kallistusanturi on aktiivinen.

Aina aktiivinen

Kun tämä vaihtoehto on käytössä, tunnistin on aina viritetty. Tämä tarkoittaa, että tunnistin reagoi jatkuvasti avautumiseen/iskuun/kallistumiseen ja hälyttää järjestelmän viritystilasta riippumatta.

Pysyvä poistaminen käytöstä

Näyttää laitteen pysyvän käytöstäpoistotoiminnon tilan:

  • Ei – laite toimii normaalitilassa.
  • Vain kansi – tunnistimen peukaloinnin tunnistuksen käynnistysilmoitukset on poistettu käytöstä.
  • Täysin – tunnistin suljetaan kokonaan järjestelmän toiminnan ulkopuolelle. Laite ei noudata järjestelmäkomentoja eikä ilmoita hälytyksistä tai muista tapahtumista.
  • Hälytysten määrän mukaan – laite suljetaan pois käytöstä, kun hälytysten määrä ylittyy (määritetty Laitteiden automaattinen poistaminen käytöstä ‑asetuksissa).

Toimintatila

 Näyttää, miten tunnistin reagoi hälytyksiin:

  • Välitön hälytys – viritetty tunnistin reagoi välittömästi uhkaan ja hälyttää.
  • Sisäänkäynti/poistuminen – kun viive on asetettu, viritetty laite aloittaa lähtölaskennan eikä hälytä, vaikka se laukeaisi, ennen kuin lähtölaskenta päättyy.
  • Seuraaja – tunnistin saa sisäänkäynti-/poistumistunnistimien viiveet. Kun seuraaja kuitenkin käynnistyy erikseen, se hälyttää välittömästi.

Viive sisääntulon yhteydessä, sekuntia

Viiveaika sisääntulon yhteydessä: 5–120 sekuntia. Viive sisääntulon yhteydessä (hälytyksen aktivointiviive) on aika, jonka kuluessa käyttäjän on katkaistava turvajärjestelmän viritys suojatulle alueelle siirtymisen jälkeen.

Poistumisviive, sekuntia

Viiveaika poistuttaessa: 5–120 sekuntia. Poistumisviive (viritysviive) on aika, jonka kuluessa käyttäjän on poistuttava suojatulta alueelta virityksen jälkeen.

Yötilan viive sisääntulon yhteydessä, sekuntia

Viiveaika sisääntulon yhteydessä yötilassa: 5–120 sekuntia. Viive sisääntulon yhteydessä (hälytyksen aktivointiviive) on aika, jonka kuluessa käyttäjän on katkaistava turvajärjestelmän viritys tilaan siirtymisen jälkeen.

Yötilan poistumisviive, sekuntia

Viiveaika poistuttaessa yötilassa: 5–120 sekuntia. Poistumisviive (viritysviive) on aika, jonka kuluessa käyttäjän on poistuttava tiloista virityksen jälkeen.

Laiteohjelmisto

Tunnistimen laiteohjelmistoversio.

Laitteen tunnus

Tunnistimen tunnus. Käytetään tunnistimen lisäämiseen keskusyksikköön. Se näkyy myös tunnistimen kotelossa ja pakkauksessa olevasta QR-koodista.

Laitteen nro

Laitteen silmukan (vyöhykkeen) numero.

Asetukset

Voit avata laitteen asetukset siirtymällä Laitteet → Ovi- ja ikkunatunnistin → Asetukset.

AsetusSelitys

Nimi

Tunnistimen nimi. Näytetään keskusyksikkölaitteiden luettelossa, tekstiviestissä ja sovellusten tapahtumasyötteen ilmoituksissa. Voit muuttaa tunnistimen nimeä napauttamalla syöttökenttää. Nimessä voi olla enintään 24 latinalaista merkkiä.

Huone

Sen huoneen valitseminen, johon ovi- ja ikkunatunnistin määritetään. Huoneen nimi näytetään tekstiviesteissä ja sovellusten tapahtumasyötteen ilmoituksissa.

Hälytyksen LED-merkkivalo

Kun tämä vaihtoehto on poistettu käytöstä, tunnistimen LED-merkkivalo ei ilmoita hälytyksistä ja peukaloinnin tunnistuksen käynnistymisestä.

Avausanturi

Kun vaihtoehto on käytössä, ovi- ja ikkunatunnistimen avausanturi reagoi avaamiseen ja sulkemiseen.

Ulkoinen kosketin

Kun vaihtoehto on käytössä, ovi- ja ikkunatunnistin rekisteröi siihen yhdistetyn kolmannen osapuolen langallisen tunnistimen hälytykset.

Aina aktiivinen

Kun tämä vaihtoehto on käytössä, tunnistin on aina viritetty. Tämä tarkoittaa, että tunnistin reagoi jatkuvasti avautumiseen/iskuun/kallistumiseen ja hälyttää järjestelmän viritystilasta riippumatta.

Ulkoisen koskettimen tyyppi

Ovi- ja ikkunatunnistimen liittimiin kytketyn kolmannen osapuolen langallisen tunnistimen tyypin valitseminen:

  • Ulkoinen kosketin – mikä tahansa kolmannen osapuolen tunnistin, jossa on NC-tunnistin (normaalisti suljettu).
  • Rullakaihdin – rullakaihtimen liiketunnistin.

Hälytystä edeltävä aika, sekuntia

Se, missä ajassa määritetty määrä impulsseja lasketaan: 5–30 sekuntia. Lasketaan ovi- ja ikkunatunnistimen liitetyn rullakaihdintunnistimen ensimmäisen impulssin jälkeen. Tämä asetus näkyy, jos ulkoisen koskettimen tyyppi on Rullakaihdin.

Impulsseja ennen hälytystä

Ovi- ja ikkunatunnistimeen yhdistetyn rullakaihdintunnistimen antama impulssien määrä, joka tarvitaan hälytyksen antamiseen: 2–7. Tämä asetus näkyy, jos ulkoisen koskettimen tyyppi on Rullakaihdin.

Iskuanturi

Kun tämä asetus on käytössä, tunnistin havaitsee iskut.

Herkkyys

Iskuanturin herkkyystaso. Valinta riippuu kohteen tyypistä, väärien hälytysten todennäköisistä lähteistä ja suojausalueen erityispiirteistä:

  • Matala – suojausalueella on todennäköisiä väärien hälytysten lähteitä. Esimerkiksi ohi ajavien rahtikoneiden aiheuttama tärinä.
  • Normaali (oletusarvo) – suositeltu arvo, joka sopii useimmille kohteille. Älä vaihda sitä, jos tunnistin toimii oikein.
  • Korkea – Suojausalueella ei ole häiriöitä. Havaitsemisen enimmäisherkkyys ja hälytyksen havaitsemisnopeus ovat tärkeitä. Ennen herkkyystason valitsemista tee havaitsemisalueen testaus. Jos tunnistin ei reagoi testin aikana iskuun viidessä tapauksessa viidestä, herkkyyttä on lisättävä.

Ohita yksi isku

Kun tämä vaihtoehto on käytössä, hälytys aktivoituu vain, jos tunnistin havaitsee useamman iskun.

Kallistusanturi

Kun tämä vaihtoehto on käytössä, tunnistin havaitsee kallistuskulman muutoksen.

Kallistus

Tunnistimen kallistuskulman alkuarvon valinta. Anturi havaitsee hälytyksen, jos kallistuskulman arvo muuttuu.

Kallistushälytyksen viive

Aika, joka kuluu tunnistimen kallistuksesta hälytykseen: 1 sekunnista 1 minuuttiin.

Hälytys sireenillä, jos avaus havaitaan

Jos tämä vaihtoehto on käytössä: turvajärjestelmän sireenit aktivoituvat, kun ovi- ja ikkunatunnistin havaitsee avautumisen.

Hälytys sireenillä, jos ulkoinen kosketin avataan

Jos tämä vaihtoehto on käytössä: turvajärjestelmän sireenit aktivoituvat, kun ovi- ja ikkunatunnistinjärjestelmään yhdistetty ulkopuolinen tunnistin havaitsee hälytyksen. Tämä asetus näkyy, jos ulkoisen koskettimen tyyppi on Ulkoinen kosketin.

Hälytys sireenillä, jos rullakaihdin laukeaa

Jos tämä asetus on käytössä, turvajärjestelmän sireenit aktivoituvat, kun ovi- ja ikkunatunnistimeen yhdistetty rullakaihdin havaitsee hälytyksen. Tämä asetus näkyy, jos ulkoisen koskettimen tyyppi on Rullakaihdin.

Hälytys sireenillä, jos rullakaihdin kytketään pois päältä

Jos tämä asetus on käytössä, turvajärjestelmän sireenit aktivoituvat, kun ovi- ja ikkunatunnistimeen yhdistetty rullakaihdintunnistin poistetaan käytöstä. Tämä asetus näkyy, jos ulkoisen koskettimen tyyppi on Rullakaihdin.

Hälytys sireenillä, jos isku havaitaan

 Jos tämä vaihtoehto on käytössä, turvajärjestelmän sireenit aktivoituvat, kun ovi- ja ikkunatunnistin havaitsee iskun.

Hälytys sireenillä, jos kallistus havaitaan

Jos tämä vaihtoehto on käytössä, turvajärjestelmän sireenit aktivoituvat, kun ovi- ja ikkunatunnistin havaitsee kallistuksen.

Merkkiääniasetukset

Avaa merkkiääniasetukset.

Toimintatila

Määritä, miten laite reagoi hälytyksiin:

  • Välitön hälytys – viritetty tunnistin reagoi välittömästi uhkaan ja hälyttää.
  • Sisään/ulos – kun viive on asetettu, viritetty laite aloittaa lähtölaskennan eikä hälytä, vaikka se laukeaisi, ennen kuin lähtölaskenta on päättynyt.
  • Seuraa – tunnistin saa sisäänkäynti-/poistumistunnistimien viiveet. Kun seuraaja kuitenkin käynnistyy erikseen, se hälyttää välittömästi.

Viive sisääntulon yhteydessä, sekuntia

Viiveaika sisääntulon yhteydessä: 5–120 sekuntia. Viive sisääntulon yhteydessä (hälytyksen aktivointiviive) on aika, jonka kuluessa käyttäjän on katkaistava turvajärjestelmän viritys suojatulle alueelle siirtymisen jälkeen.

Poistumisviive, sekuntia

Viiveaika poistuttaessa: 5–120 sekuntia. Poistumisviive (viritysviive) on aika, jonka kuluessa käyttäjän on poistuttava suojatulta alueelta virityksen jälkeen.

Viritys yötilassa

Jos tunnistin on aktiivinen, se siirtyy viritettyyn tilaan, kun yötila on käytössä

Yötilan viive sisääntulon yhteydessä, sekuntia

Viiveaika sisääntulon yhteydessä yötilassa: 5–120 sekuntia. Viive sisääntulon yhteydessä (hälytyksen aktivointiviive) on aika, jonka kuluessa käyttäjän on katkaistava turvajärjestelmän viritys tilaan siirtymisen jälkeen.

Yötilan poistumisviive, sekuntia

Viiveaika poistuttaessa yötilassa: 5–120 sekuntia. Poistumisviive (viritysviive) on aika, jonka kuluessa käyttäjän on poistuttava tiloista virityksen jälkeen.

Jeweller-signaalin voimakkuustesti

Kytkee tunnistimen Jeweller-signaalin voimakkuuden testaustilaan. Laitteen optimaalisen asennuspaikan määrittämiseksi voit testin avulla tarkistaa tunnistimen ja keskusyksikön (tai kantamanlaajentimen) välisen tiedonsiirtosignaalin voimakkuuden langattoman Jeweller-tiedonsiirtoprotokollan avulla. Suositeltava arvo on 2–3 palkkia.

Havaitsemisvyöhykkeen testaus

Siirtää tunnistimen havaitsemisvyöhykkeen testitilaan. Testissä tarkistetaan, miten tunnistin reagoi avautumiseen/iskuun/kallistumiseen, ja määritetään optimaalinen asennuspaikka. Jos haluat tarkistaa kallistus- ja iskuanturin ennen testin aloittamista, ota nämä anturit käyttöön tunnistinasetuksissa. Jos tunnistin ei reagoi avautumiseen/iskuun/kallistukseen viidessä tapauksessa viidestä testin aikana, lisää tunnistimen herkkyyttä.

Signaalin vaimennustestaus

Siirtää tunnistimen signaalin vaimennustestitilaan. Testin aikana radiolähettimen tehoa lasketaan tai nostetaan, jotta sillä voidaan simuloida kohteen tilanteen muuttumista sekä tarkistaa tunnistimen ja keskusyksikön (tai radiosignaalin kantamanlaajentimen) välisen tiedonsiirron vakaus.

Käyttöopas

Avaa ovi- ja ikkunatunnistimen käyttöoppaan sovelluksessa.

Pysyvä poistaminen käytöstä

Käyttäjä voi poistaa laitteen käytöstä poistamatta sitä järjestelmästä. Vaihtoehtoja on kolme:

  • Ei – tunnistin toimii normaalitilassa.
  • Täysin – laite ei suorita järjestelmäkomentoja eikä osallistu automaatiotilanteisiin, ja järjestelmä ei huomioi hälytyksiä ja muita laitteen tapahtumia.
  • Vain kansi – järjestelmä ei huomioi tunnistimen peukaloinnin tunnistimen laukaisemia ilmoituksia.

Voit myös erikseen määrittää laitteen poistamisen käytöstä:
  • Hälytysten määrän mukaan – järjestelmä poistaa laitteen käytöstä automaattisesti, kun asetettu hälytysten määrä ylittyy.
  • Ajastimen mukaan – laite poistetaan automaattisesti käytöstä, kun palautusajastin umpeutuu

Kumoa laitteen pariliitos

Kumoaa tunnistimen pariliitoksen, katkaisee sen ja keskusyksikön välisen yhteyden ja poistaa sen asetukset.
