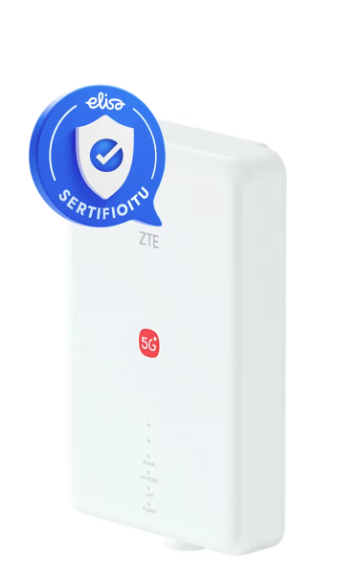

ZTE G5F -ulkoreitittimen ohjeet

ZTE G5F on ulos asennettava 5G-reititin ja laite voidaan kiinnittää rakennuksen ulkoseinään, tolppaan tai ikkunaan. Asennuksen yhteydessä 5G-ulkoreititin yhdistetään läpiviennin kautta sisätiloihin sijoitettuun erilliseen WiFi -reitittimeen kaapelilla.

Pikaoppaat

ZTE G5F Pikaopas

ZTE G5F Asennusopas

Asetukset ovat oletuksena oikein, eikä niitä tarvitse erikseen muokata.

Halutessasi voit muokata ja hallita laitteen asetuksia hallintaliittymän kautta osoitteessa http://192.168.254.1. Käyttäjätunnus ja salasana löytyvät laitepaketin mukana tulleesta tarrasta.

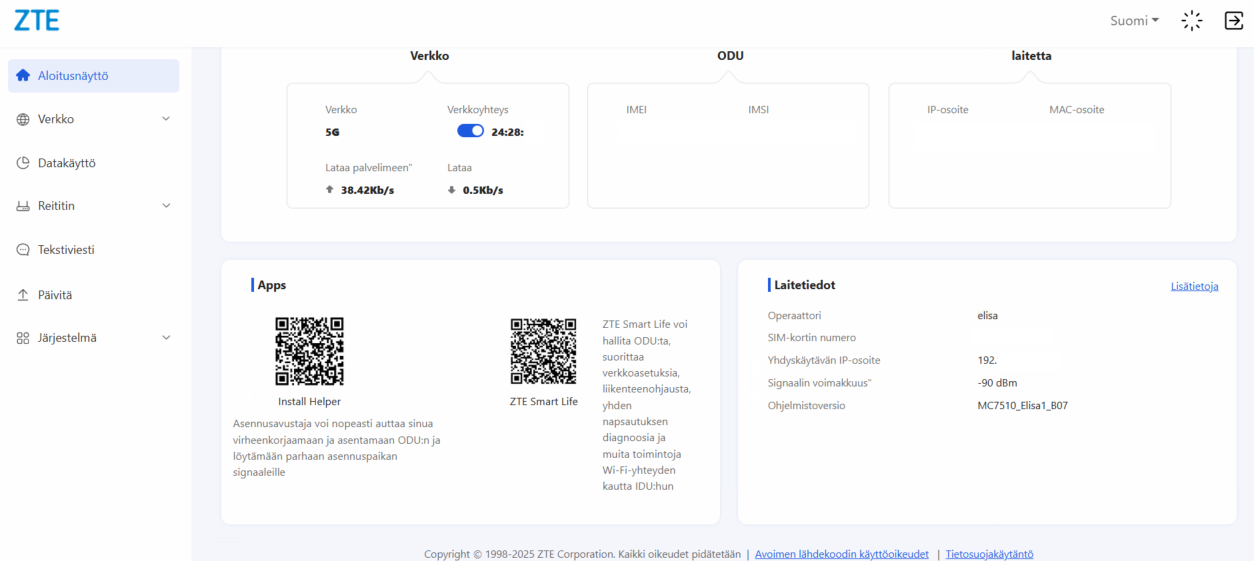

* Kuva hallintaliittymän etusivusta

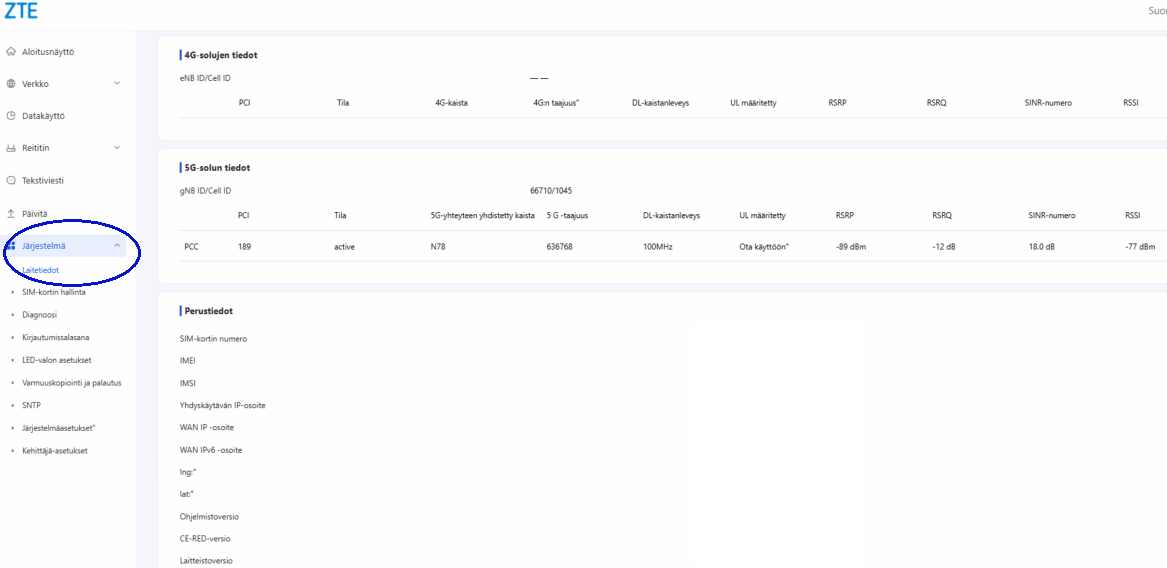

Signaalivoimakkuuksien tarkistus

Voit tarkistaa signaalivoimakkuudet kirjautumalla laitteen hallintaliittymään ja siirtymällä etusivulta kohtaan Järjestelmä > Laitetiedot.

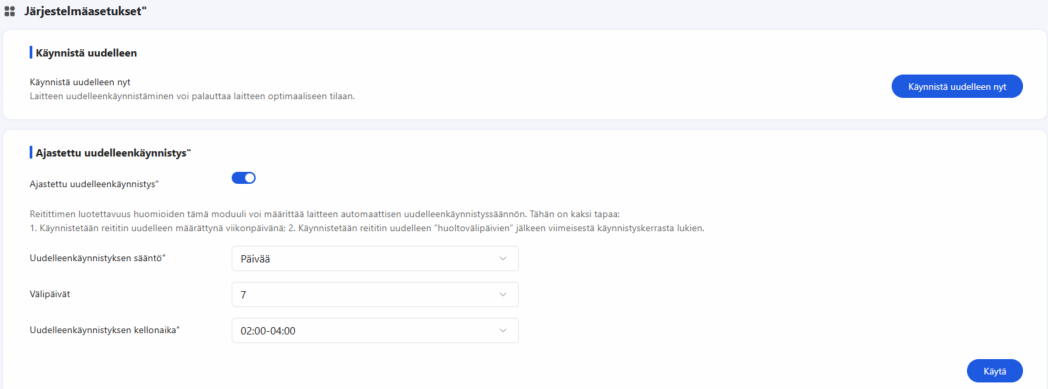

Ajastettu uudelleenkäynnistys

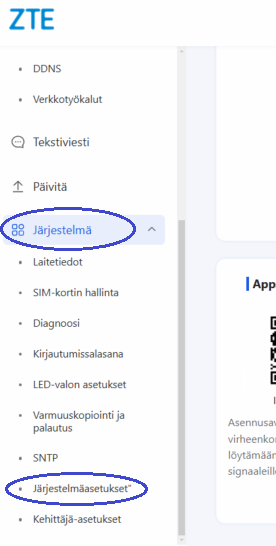

Reitittimellä on yleensä automaattisesti valittuna järjestelmän ajastettu uudelleenkäynnistys. Hallintaliittymän etusivulta kohdassa Järjestelmä > Järjestelmäasetukset > Ajastettu uudelleenkäynnistys voit muokata tätä asetusta. Huomioithan kuitenkin että laite on hyvä ajoittain käynnistää uudelleen.

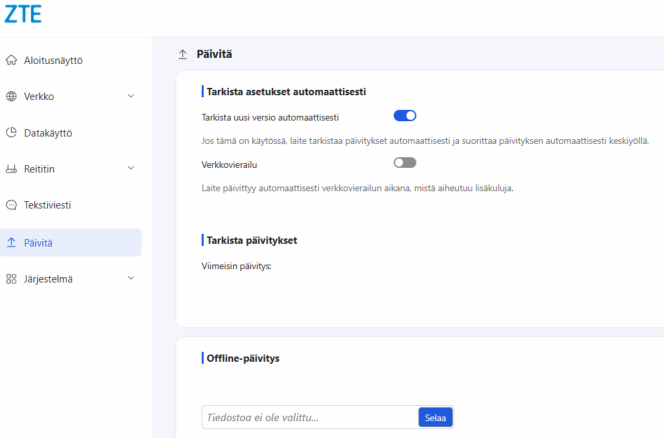

Laitteiden ohjelmistopäivitykset ovat tärkeitä laitteen toiminnan kannalta, sillä ne tuovat laitteille uusimmat ominaisuudet sekä mahdollisia parannuksia laitteen toimivuuteen ja tietoturvaan.

Lähetämme Elisalta hankituille ZTE G5F -reitittimille uusimman ohjelmistoversion automaattisesti. Pidä laiteasetuksissa automaattiset päivitykset päällä, niin huolehdimme että laitteesi ohjelmisto pysyy ajan tasalla.

Ratkaise mobiililiittymien häiriötilanteet Verkkoapurilla – siirry Elisa Verkkoapuriin tästä

Katso vinkit mobiililaajakaistan toimivuuden parantamiseen

Huolto ja takuu

Mobiilireitittimien takuuaika on 24 kuukautta. Elisalta ostetun laitteen takuutodistuksen löydät OmaElisasta.

Siirry OmaElisaan laitteen takuutodistukseen

Tehdasetusten palauttaminen

Mikäli laite toimii puutteellisesti (esim. yhteys pätkii tai ei muodostu ollenkaan), laite kannattaa resetoida eli palauttaa tehdasasetuksille. Ennen tehdasasetusten palauttamista kannattaa kaikki verkon laitteet sammuttaa ja käynnistää uudelleen seuraavassa järjestyksessä: ulkoyksikkö > sisäreitittimet /mesh -laitteet > nettiä käyttävät laitteet.

1. Mikäli ongelmat jatkuvat uudelleen käynnistämisen jälkeenkin, voit palauttaa tehdasasetukset kirjautumalla laitteen hallintaliittymään osoitteessa http://192.168.254.1.
2. Käyttäjätunnus ja salasana löytyvät laitepaketin mukana tulleesta tarrasta.

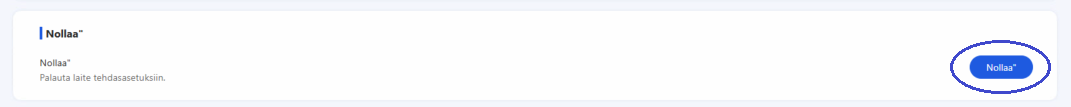

3. Siirry hallintaliittymän etusivulta kohtaan Järjestelmä > Järjestelmäasetukset > Nollaa.
4. Huom! Tehdasasetusten palautuksen yhteydessä laiteasetukset palautuvat alkuperäisille asetuksille.

Voit myös palauttaa tehdasasetukset painamalla laitteen pohjasta löytyvää reset-nappia yhtäjaksoisesti muutaman sekunnin ajan, jonka jälkeen laite sammuu ja käynnistyy uudelleen.

ZTE G5F pakkauksen sisältö:

• ZTE G5F -ulkoreititin
• Asennusopas
• POE-sovitin
• Liitäntäsarja
• Peitelevy
• Ristipääruuvit (M5)
• Laajennusruuvit ja laajennustappi (M5)
• Ruuvin varkaudeneston irrotusavain (peitelevy)
• 1,5m verkkokaapeli (POE:n ja wifi-reitittimen liittämiseen)
• 3m litteä verkkokaapeli.
• Ikkuna-, seinä-, ja tolppakiinnikkeet
• Kirkas liina
• Nippuside
• Turvaköysi, joka estää reitittimen putoamisen

Ota reititin käyttöön alla olevan ohjeen mukaisesti. Asennusoppaan ja pikaoppaan löydät kohdasta Käyttäminen ja pikaoppaat

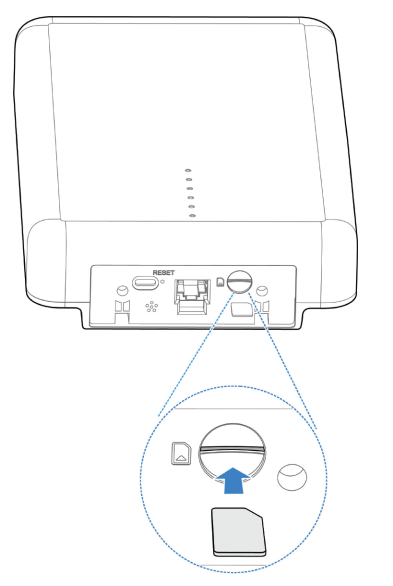

1. Aseta nano SIM-kortti paikalleen
2.

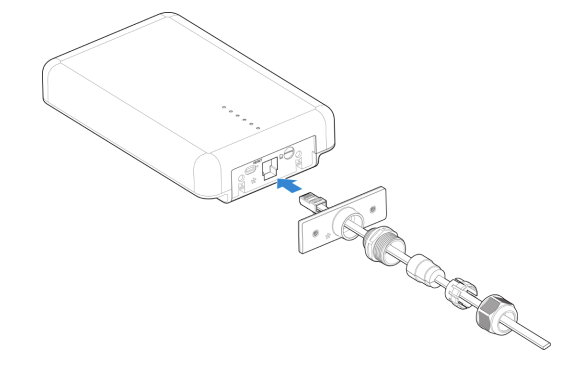

3. Asenna pyöreä verkkokaapeli liitäntäsarjan ja peitelevyn läpi. Liitä RJ45-liitin reitittimen verkkoporttiin. Asenna peitelevy laitteeseen käyttämällä varkaudeneston ruuviavainta.
4.

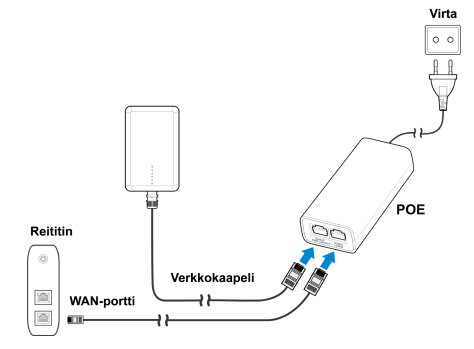

5. Liitä ulkoreitittimestä tuleva verkkokaapeli POE-sovittimen verkkoporttiin. ja kytke POE-sovitin verkkovirtaan.
6.

7. Siirry seuraavaksi kohtaan Selvitä ulkoreitittimen paikka Install Helper -sovelluksen avulla

Ennen ulkoreitittimen asennusta kannattaa selvittää, missä reitittimesi toimii parhaiten. Vahvempi signaali mahdollistaa nopeamman nettiyhteyden.

1. Lataa laitteesi sovelluskaupasta Install Helper -sovellus. QR-koodi löytyy asennusoppaasta.
2. Laita puhelimesi Bluetooth-toiminto päälle.
3. Avaa Install Helper -sovellus ja valitse Yhdistä laitteeseen ja valitse Yhdistä Bluetoothin kautta.
4. Laitteen Bluetooth käynnistyy automaattisesti, ja puhelimesi etsii ja näyttää automaattisesti kaikkien kantaman sisällä olevien Bluetooth-laitteiden tunnukset.
5. Paina Yhdistä, sen laitteen perästä johon haluat muodostaa yhteyden.
6. Kirjaudu sisään ja paina OK. Oletussalasana löytyy laitteen mukana tulleesta tarrasta.
7. Liikuta ulkoreititintä asennuspaikan lähellä ja kokeile eri paikkoja, valitse Tunnista asento
8. Kiinnitä laite haluttuun asentoon noudattamalla näyttöön tulevia ohjeita ja siirrä sitä hitaasti, kunnes se antaa palautetta.
9. Signaalin voimakkuus senhetkisessä asennossa näkyy jollakin seuraavista luokitteluista: erinomainen, hyvä, keskitasoinen heikko ja erittäin huono. Kun laitteen signaali havaitaan, puhelimesta kuuluu automaattisesti äänimerkki. Mitä vahvempi ääni ja tärinä, sitä parempi signaalin voimakkuus
10. Valitse kohta tarkastele tietoja tarkastellaksesi verkon tietoja.
11. Lopeta tunnistus valitsemalla VALMIS ja valitse, tallennetaanko tämänhetkinen sijainti tarvittaessa.
12. Kun asennusasento on määritetty, irrota POE-sovitin laitteesta.
13. Siirry seuraavaksi kohtaan Ikkunaan asennus/ Seinään asennus/ Tankoon asennus

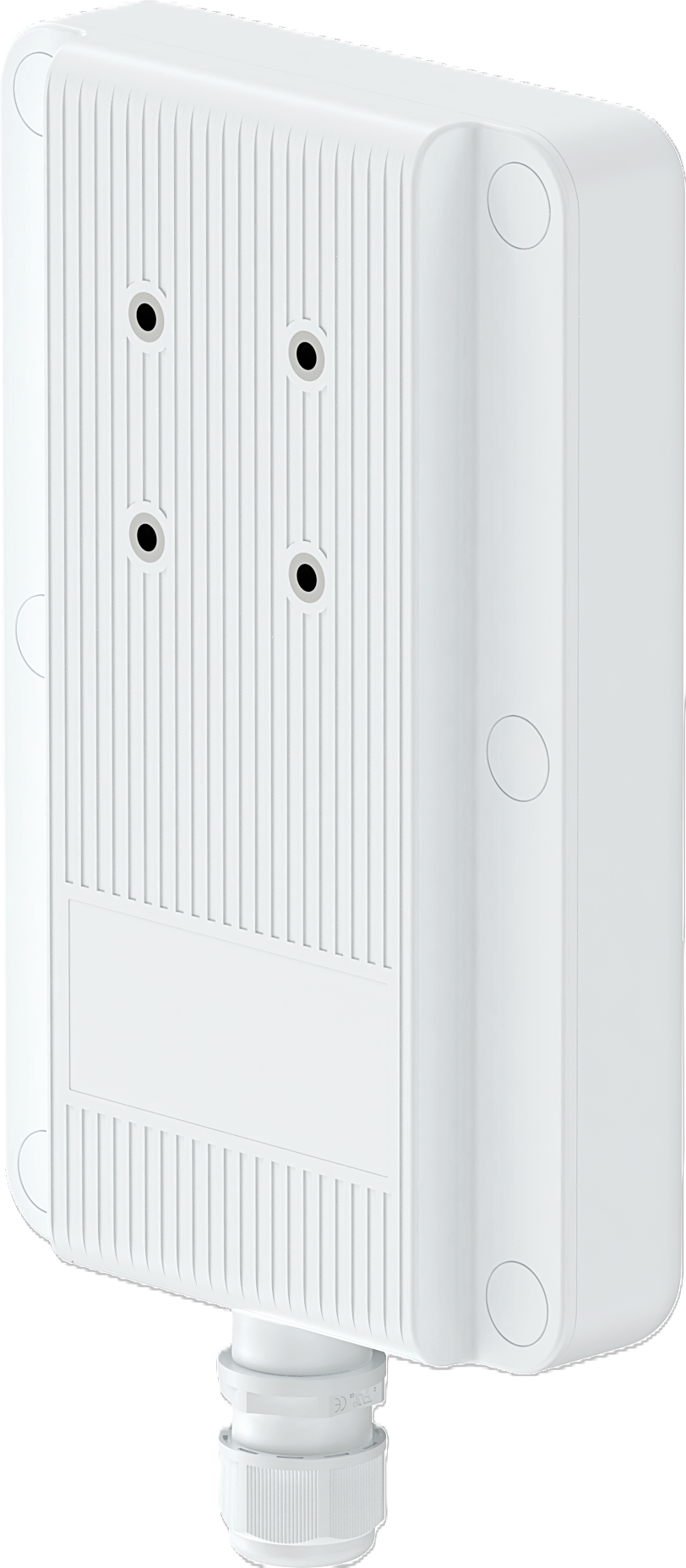

1. Käytä neljää M5-ristipääruuvia kiinnittääksesi kannattimen laitteeseen.
2.

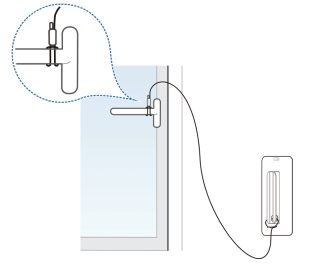

3. Kiinnitä turvaköysi paikoilleen. Turvaköysi on kiinnitettävä pisteeseen, joka on korkeammalla kuin itse laite.
4.

5.  Puhdista ikkuna puhtaalla liinalla. Reititin täytyy kiinnittää ulkopuolelle, ja tämän ikkunaruudun pitäisi olla kuiva, puhdas ja pölytön.
6. Irrota ikkunanpitimen takana olevan tarran suojakalvo. Älä koske tarraan poistettuasi suojakalvon.
7. Aseta ikkunanpidike pystyasentoon ja varmista, että se on vähintään 20 cm:n päässä ikkunan vaakareunasta ja vähintään 8 cm:n päässä ikkunan pystyreunasta. Paina koko ikkunanpidikettä 30–60 sekunnin ajan.
8.

9. Asennettuasi ikkunapidikkeen paina teippiä alaspäin ilmakuplien poistamiseksi.
10. Aseta laite ikkunanpidikkeeseen, jolloin kuulet napsahduksen, kun se lukittuu paikalleen.

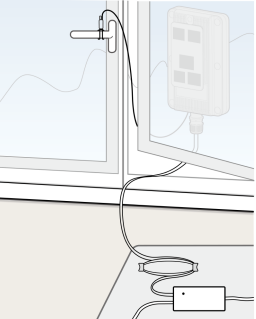

11. Pudota litteä verkkokaapeli huoneeseen ikkunan kautta.
12. Kiinnitä verkkokaapeli kaapeliliittimillä ulkoreitittimeen ja liitä litteän verkkokaapelin RJ45-liitin POE-sovittimen verkkoporttiin (RJ45-2)
13.

14. Liitä POE-sovitin erilliseen wifi-reitittimeen verkkokaapelilla (RJ45-1).
15.


1. Käytä neljää M5-ristipääruuvia kiinnittääksesi kannattimen laitteeseen.
2.
3. Merkitse seinälle reikien paikat poraamista varten. (58 mm * 84 mm)
4.

5. Poraa M8-iskuporalla reikiä merkittyihin kohtiin ja asenna sitten neljä M5-laajennustappia.
6. Asenna kaksi M5-laajennusruuvia alempiin laajennustappeihin. Älä kiristä niitä, sillä laite ripustetaan tähän myöhemmin. Suositeltu ruuvinkannan ja seinän välinen etäisyys on 8–9 mm.
7.

8. Kiinnitä laite alempiin laajennusruuveihin.
9. Asenna kaksi laajennusruuvia ylempään laajennustappiin ja kiristä ne.
10.
11. Laite on nyt asennettu seinälle.
12. Kiinnitä verkkokaapeli kaapeliliittimillä ulkoreitittimeen ja liitä litteän verkkokaapelin RJ45-liitin POE-sovittimen verkkoporttiin (RJ45-2)
13. Liitä POE-sovitin erilliseen wifi-reitittimeen verkkokaapelilla (RJ45-1).
14.

1. Käytä neljää M5-ristipääruuvia kiinnittääksesi kannattimen laitteeseen.
2.

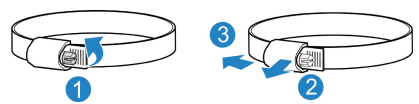

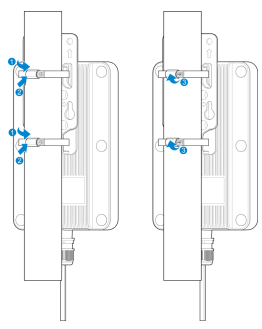

3. Löysää puristin ruuvimeisselillä ja vapauta solki.
4.

5. Pujota puristin pääkiinnikkeen läpi tankoa vasten, paina lukkoa ja lukitse puristin ruuvimeisselillä oikeaan kiristysasentoon.
6.

7. Nyt laite on asennettu tankoa vasten.
8. Kiinnitä verkkokaapeli kaapeliliittimillä ulkoreitittimeen ja liitä litteän verkkokaapelin RJ45-liitin POE-sovittimen verkkoporttiin (RJ45-2)
9. Liitä POE-sovitin erilliseen wifi-reitittimeen verkkokaapelilla (RJ45-1).
10.

Alta pääset katsomaan ZTE:n englanninkielisen asennusvideon.

Laitteen asennus, varmista seuraavat:

1. Ulkoreititin on asennettu tukevasti.
2. Verkkokaapelit on asennettu tukevasti.
3. Laitteen kansilevy on asennettu.
4. Nano-SIM-kortti on asennettu.
5. POE-sovittimen verkkoliitäntä on asennettu oikein.

Kaapeleiden asennus:

• Varmista, että kaikki kaapelit on liitetty oikein ja kaapeliliittimet ovat kunnolla kiinni.
• Kaapelit on sijoitettava selkeästi ja suoraan niin, että ne eivät kulje toistensa yli tai ole mutkalla.

1. Kytke POE-sovittimen virtaliitin pistorasiaan.
2. Yhdistä laite tietokoneeseen ja kirjaudu hallintasivulle osoitteessa http://192.168.254.1 tarkastellaksesi laitteen tilaa. Salasana löytyy laitteen mukana tulleesta tarrasta.
3. Alta näet laitteen LED-valojen merkitykset:

• Valosaasteiden välttämiseksi ja energian säästämiseksi merkkivalot sammuvat, kun laite on toiminut normaalisti noin 15 minuuttia. Jos merkkivalojen tarvitsee olla päällä jatkuvasti, voit muuttaa sen asetuksia laitteen hallintasivulla.
• Kun jokin ongelma esiintyy, merkkivalot syttyvät automaattisesti uudelleen auttamaan sinua tarkistamaan laitteen tilan. Kun ongelma on ratkaistu, ilmaisimet sammuvat välittömästi.
